Kit solar 20 tuburi vidate Heat-Pipe pentru apa calda, automatizare WiFi

Kit solar cu 20 tuburi vidate heat-pipe pentru prepararea apei calde

Sistemul solar cu 20 tuburi vidate si tehnologie heat-pipe este o solutie eficienta pentru prepararea apei calde menajere cu ajutorul energiei solare. Colectorul utilizeaza tuburi vidate independente, proiectate pentru captarea eficienta a radiatiei solare si transferul rapid al energiei termice catre instalatie. Sistemul poate functiona si in cazul deteriorarii accidentale a unui tub, capacitatea de incalzire fiind doar redusa proportional.

Pentru o configuratie standard, este recomandata utilizarea impreuna cu un boiler solar de aproximativ 150 litri.

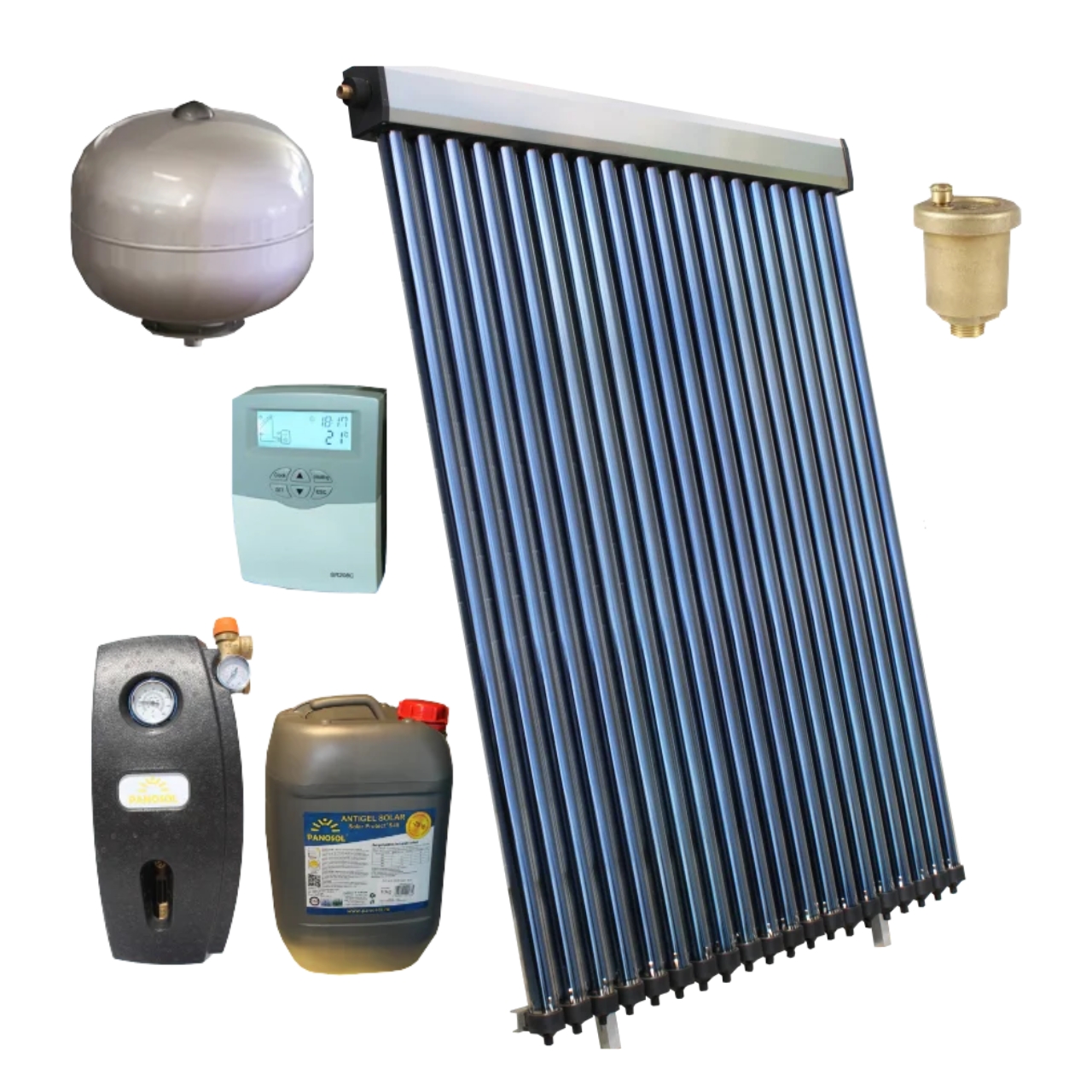

Componente incluse in kit

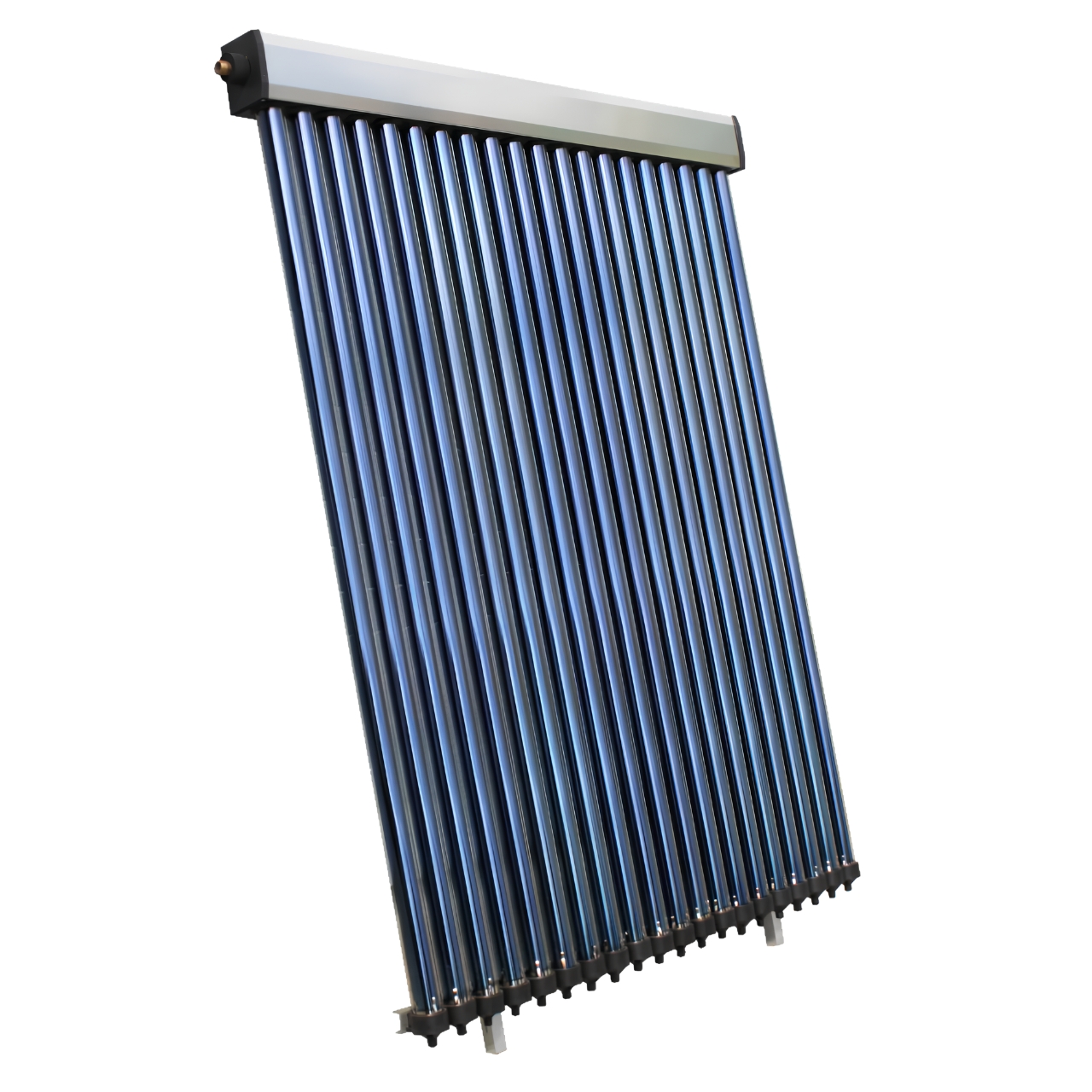

Colector solar CS20 – 20 tuburi vidate heat-pipe

Tuburile vidate sunt realizate din sticla borosilicata si utilizeaza tehnologia heat-pipe. In interiorul tuburilor nu circula apa din instalatie, ceea ce contribuie la siguranta si fiabilitatea sistemului. Straturile speciale de absorbtie depuse pe suprafata interioara ajuta la captarea radiatiei solare, iar vidul dintre straturile tubului limiteaza pierderile de caldura. Forma cilindrica permite captarea radiatiei solare pe o perioada extinsa a zilei, inclusiv atunci cand unghiul razelor solare se modifica.

Date tehnice colector CS20

• Numar tuburi vidate: 20
• Tehnologie: heat-pipe
• Dimensiuni: 1670 x 1990 x 125 mm
• Greutate: 63 kg
• Suprafata de absorbtie: 1,98 m²
• Suprafata totala: 3,32 m²
• Capacitate lichid colector: 1666 ml
• Presiune maxima: 800 kPa / 116 PSI
• Temperatura de stagnare heat-pipe: 180°C
• Temperatura de stagnare tub vidat: 280°C
• Putere maxima: 1290 W
• Debit recomandat: 2,5 l/min
• Cadere de presiune la debit recomandat: 1,2 kPa / 12 mbar
• Debit maxim: 18 l/min
• Capacitate zilnica estimata de incalzire la ΔT 40°C: 140–200 litri
• Racorduri colector: 3/4″ exterior

Important: sistemul de fixare al colectorului solar se comanda separat, in functie de tipul si panta acoperisului.

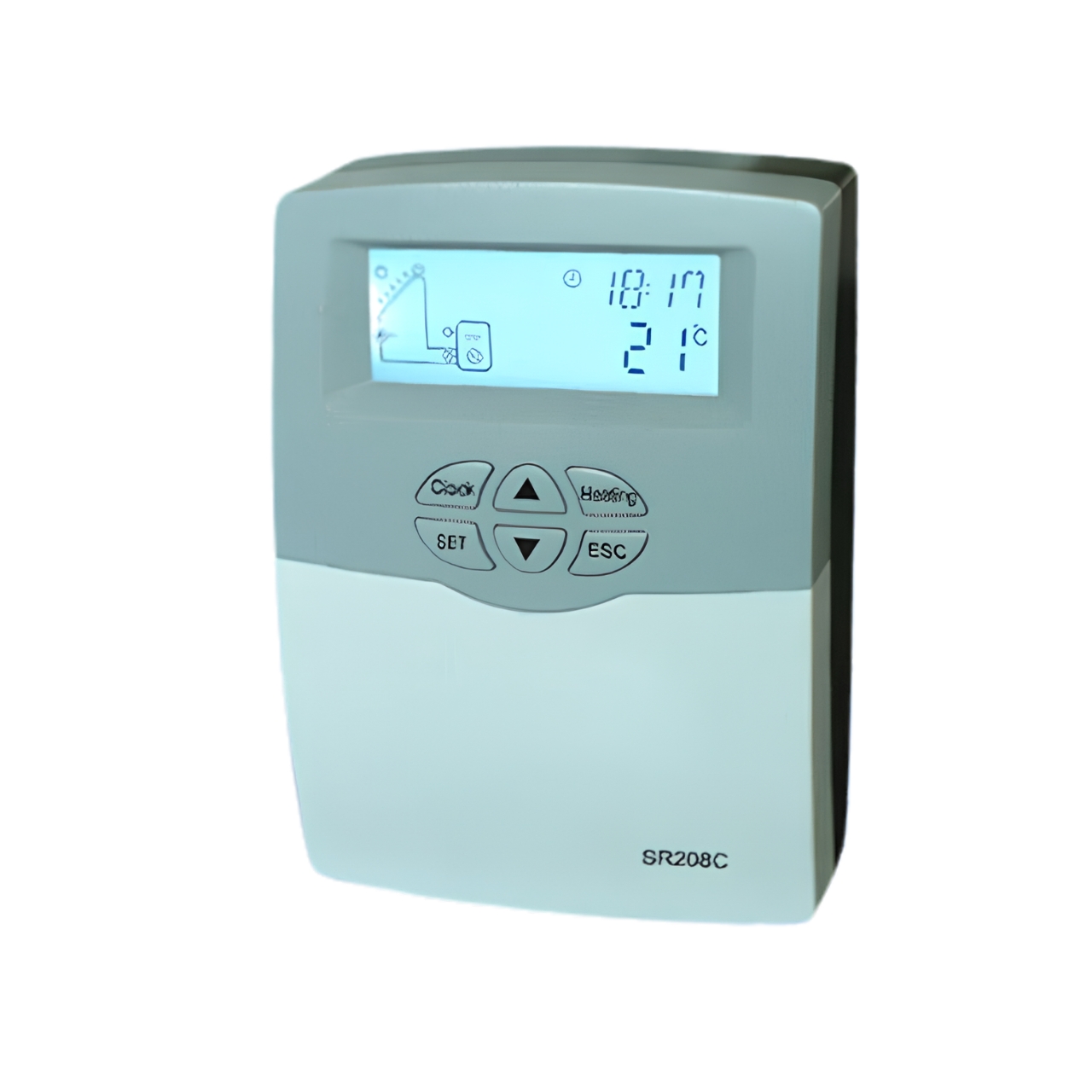

Automatizare solara SR208C WiFi

Automatizarea SR208C WiFi permite controlul si monitorizarea functionarii instalatiei solare.

• Aplicatie solara configurabila: 1
• Senzori inclusi: 3
• Relee disponibile: 2
• Colectori monitorizati: 1
• Boilere / rezervoare monitorizate: 1
• Conectivitate: WiFi

Automatizarea gestioneaza functionarea pompei in functie de diferentele de temperatura dintre colector si boiler, contribuind la utilizarea eficienta a energiei solare disponibile.

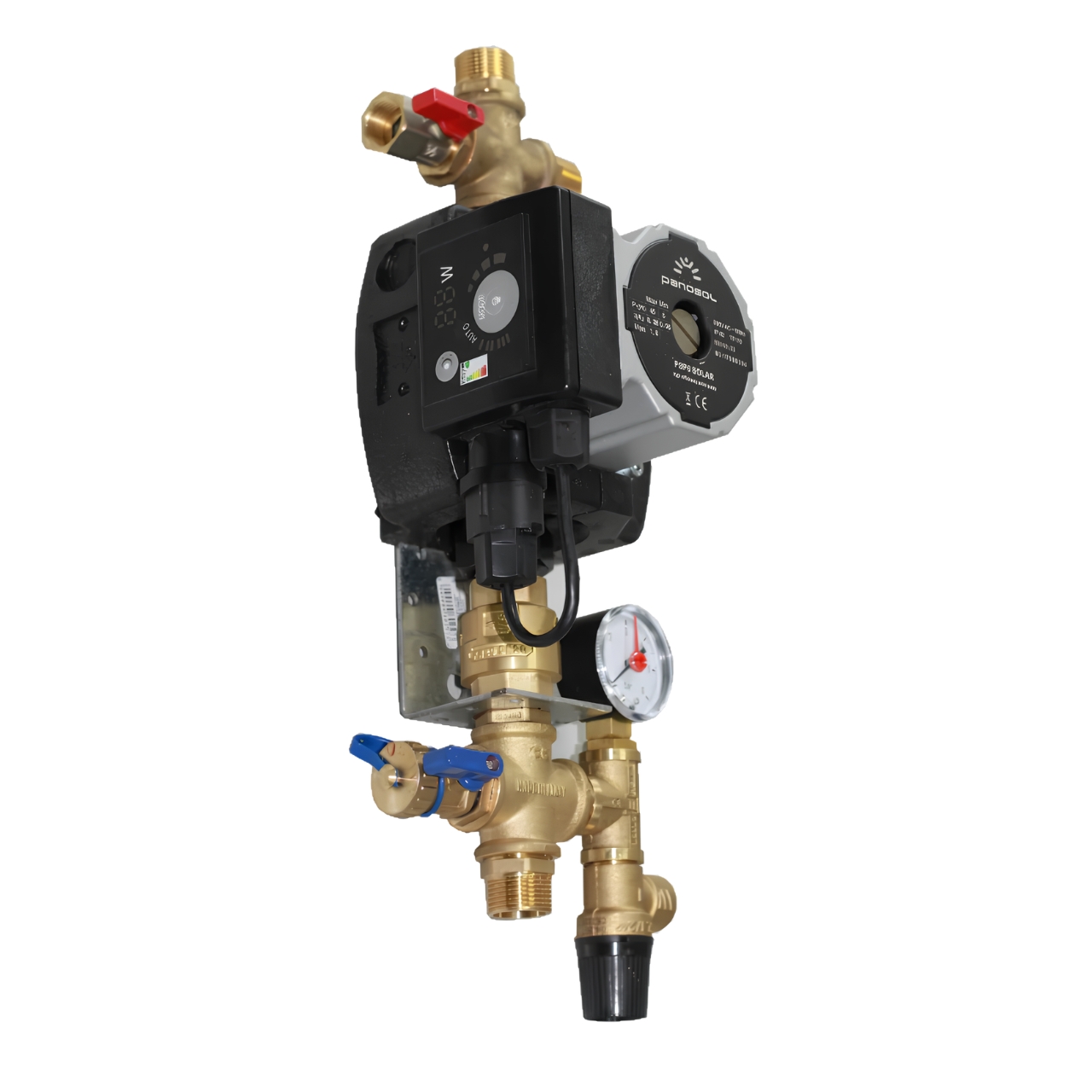

Grup de pompare Panosol P8

Grupul de pompare asigura circulatia agentului termic intre colectorul solar si boiler.

• Pompa solara de inalta eficienta Panosol PSP 8 Solar
• Supapa de siguranta 6 bar
• Manometru 0–6 bar
• Supapa de sens
• Debitmetru
• Racord umplere 3/4″
• Racord golire 3/4″
• Racord pentru vas de expansiune 3/4″ exterior
• Termometru

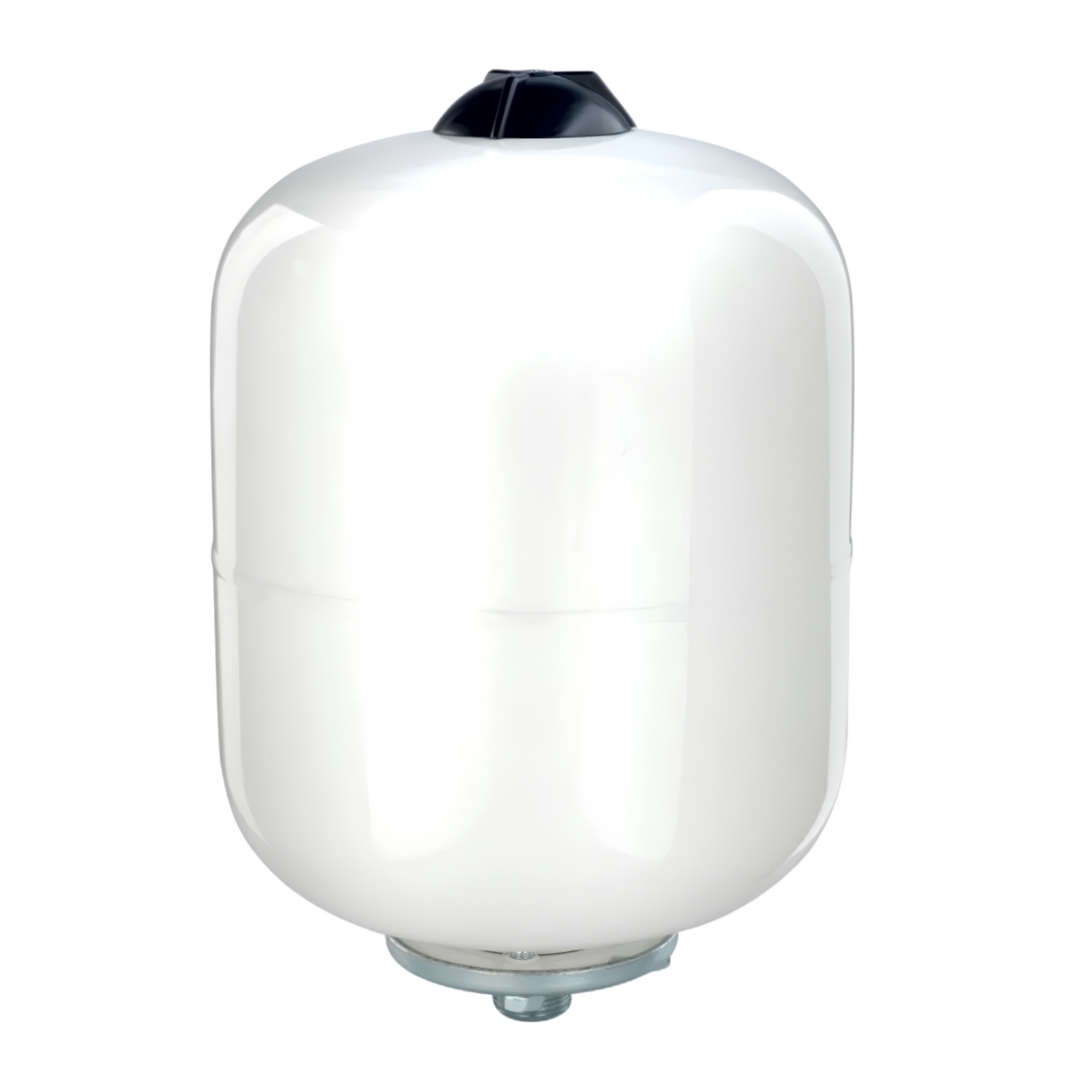

Vas de expansiune solar 12 litri

Vasul de expansiune este livrat cu suport si racord si este destinat compensarii variatiilor de volum ale agentului termic din circuitul solar.

• Capacitate: 12 litri
• Presiune maxima de lucru: 10 bar
• Temperatura maxima de lucru: 110°C
• Racord: 3/4″

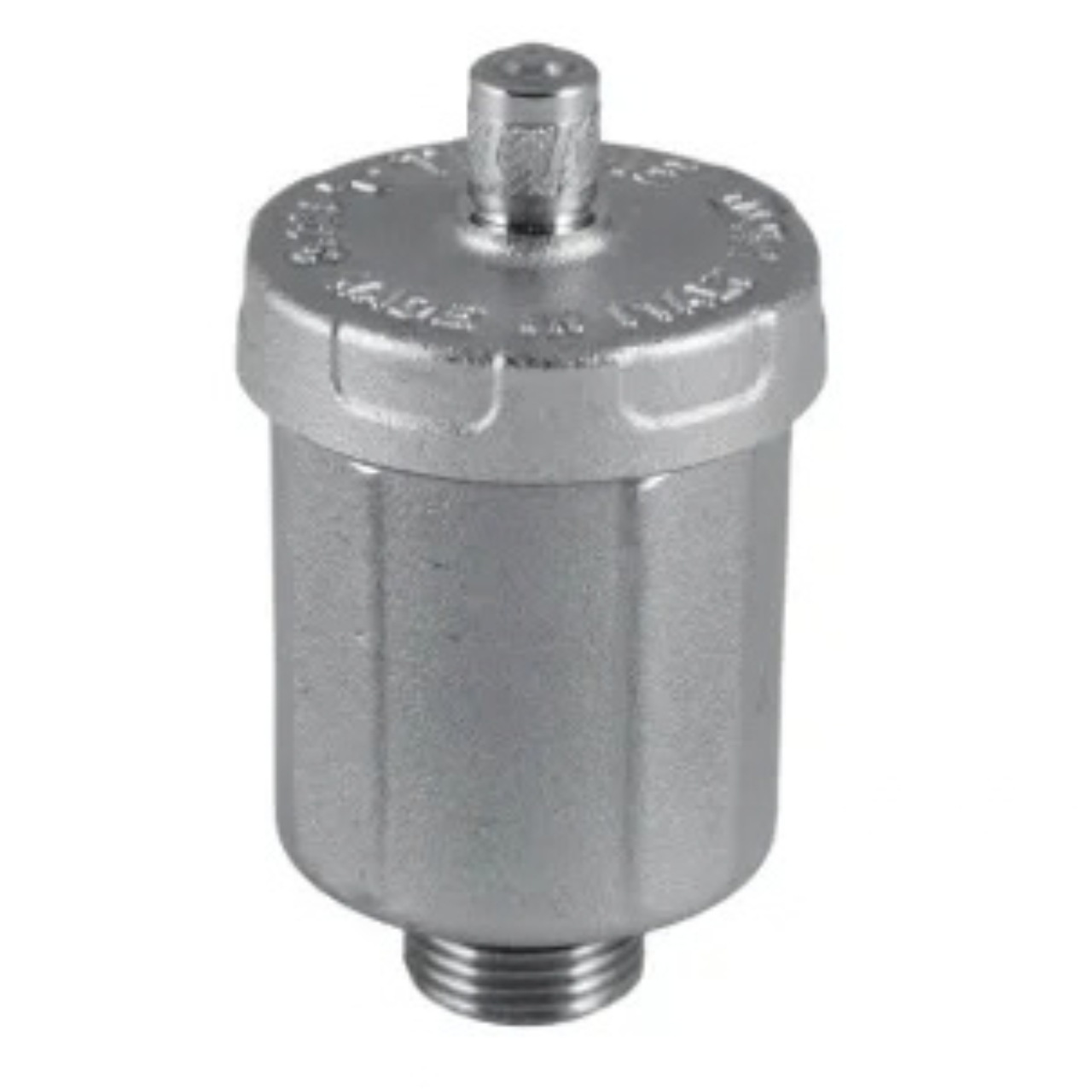

Aerisitor solar automat

Aerisitorul permite eliminarea aerului acumulat in circuitul solar.

• Temperatura maxima de lucru: 180°C
• Racord: 1/2″

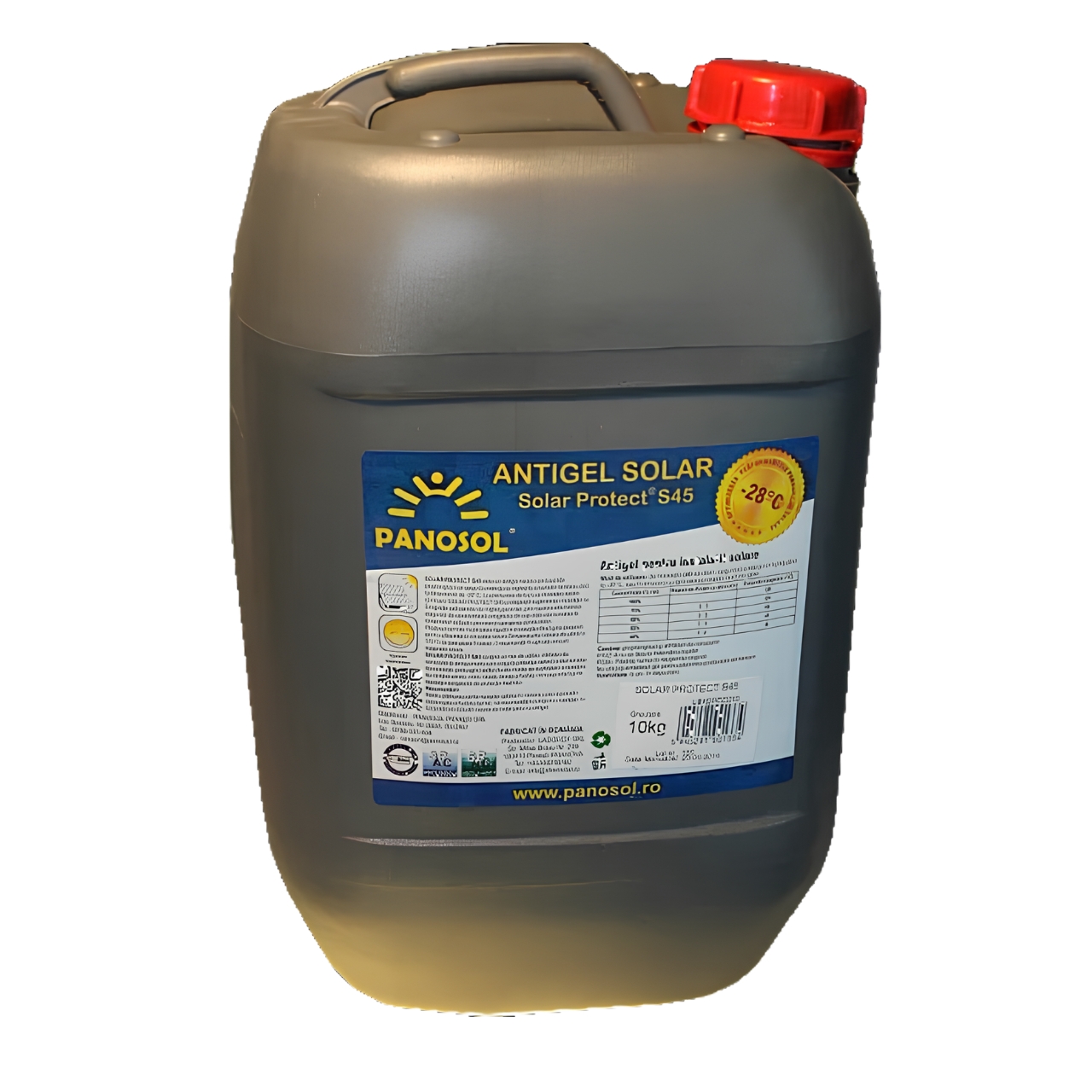

Antigel solar preparat -30°C

Agent termic destinat instalatiilor solare, realizat pe baza de propilenglicol.

• Protectie la inghet pana la -30°C
• Temperatura maxima de lucru: 180°C
• Pregatit pentru utilizare

Avantajele sistemului cu tuburi vidate heat-pipe

Fiecare tub functioneaza independent. Daca unul dintre tuburi este deteriorat, instalatia poate continua sa functioneze, fiind afectata doar capacitatea de captare corespunzatoare tubului respectiv.  Tehnologia heat-pipe permite transferul rapid al energiei termice catre colector, fara ca apa din instalatie sa circule prin tuburile vidate. Tuburile din sticla borosilicata si izolarea realizata prin vid contribuie la reducerea pierderilor termice si la mentinerea unei performante bune inclusiv in perioade cu temperaturi exterioare mai scazute sau radiatie solara variabila.

Boiler recomandat

Pentru acest sistem este recomandat, in configuratia standard, un boiler solar de aproximativ 150 litri. Dimensionarea finala trebuie realizata in functie de:

• numarul de utilizatori;
• consumul zilnic de apa calda;
• orientarea si inclinarea acoperisului;
• zona geografica;
• configuratia instalatiei existente.

Garantie

• 10 ani garantie pentru colectorul solar
• Durata de viata estimata a colectorului: peste 20 de ani, in conditii corespunzatoare de instalare si intretinere
• 2 ani garantie pentru grupul de pompare, automatizarea solara, vasul de expansiune si aerisitorul solar

Pentru alegerea corecta a boilerului, sistemului de fixare si a componentelor instalatiei, OptimClima va poate oferi consultanta tehnica in functie de configuratia cladirii si necesarul de apa calda.
